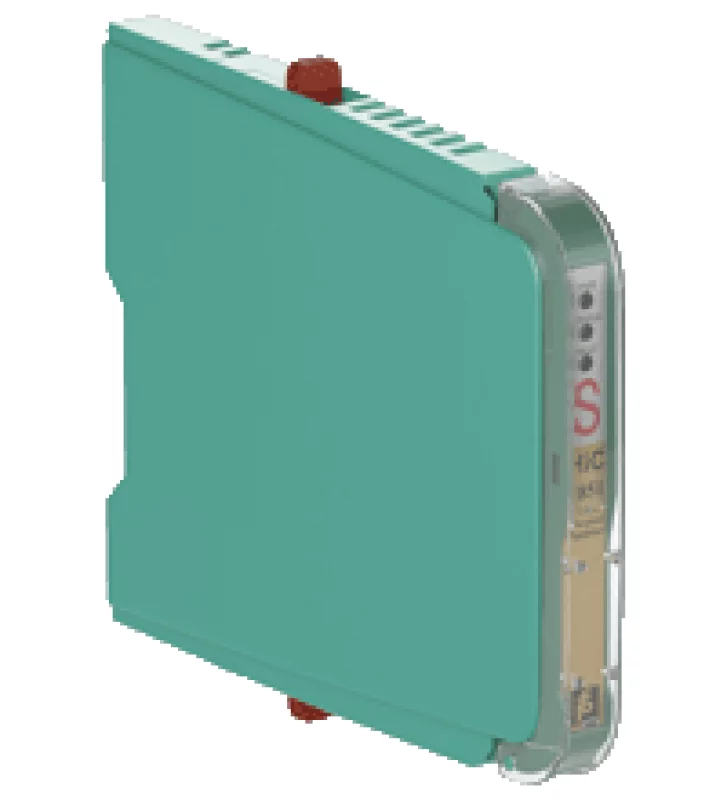

Коммутирующий усилитель HIC2851

Технические характеристики HiC2851 Основные Характеристики Тип сигнала Цифровой вход Параметры функциональной безопасности Уровень целостности безопасности (SIL) SIL 3 Поставка соединение SL1: 1a (-), 1b (-); 2a (+), 2b (+) Номинальное напряжение 19 ... 30 В пост. пульсация ≤ 10% Номинальный ток ≤ 55 мА Рассеяние мощности ≤ 800 мВт Потребляемая мощность ≤ 1300 мВт вход Соединительная сторона полевая сторона соединение SL2: 5a (+), 5b (-) Напряжение разомкнутой цепи / ток короткого замыкания ок. 8,4 В постоянного тока / прибл. 11,7 мА Сопротивление свинца Максимум. 50 Ом, рассмотрим емкости и индуктивности Точка переключения 1-сигнал: I> 2,8 мА  0-сигнал: I <2,1 мА Задержка ответа ≤ 1 мс Вывод Соединительная сторона контрольная сторона соединение SL1: 8a (+), 7a (-); 10a (+), 9a (-) Номинальное напряжение выход II: тип. 8 В постоянного тока, макс. 22 В постоянного тока Выход I активный выход напряжения, защита от короткого замыкания  0-сигнал: 0 В  1-сигнал: 20 ... 31 В постоянного тока при макс.  Ошибка 15 мА : 0 В Выход II пассивный транзисторный выход (резистивный)  0-сигнал: 14 кОм ± 10%  1-сигнал: 1,8 кОм ± 10%  ошибка:> 100 кОм Выход индикации неисправности соединение SL1: 6b Тип выхода транзистор с открытым коллектором (внутренняя шина повреждения) Характеристики переноса Частота переключения Выход I ≤ 50 Гц Выход II ≤ 50 Гц Гальваническая изоляция Выход / питание функциональная изоляция согласно. к IEC 62103, номинальное напряжение изоляции 50 В эфф. Выход / Выход функциональная изоляция согласно. к IEC 62103, номинальное напряжение изоляции 50 В эфф. Индикаторы / настройки Элементы отображения светодиоды этикетирование пространство для маркировки спереди Соответствие директив Электромагнитная совместимость Директива 2014/30 / ЕС EN 61326-1: 2013 (промышленные объекты) Соответствие Электромагнитная совместимость NE 21: 2006  Для получения дополнительной информации см. Описание системы. Степень защиты IEC 60529: 2001 Условия окружающей среды Температура окружающей среды -20 ... 60 ° C (-4 ... 140 ° F) Механические характеристики Степень защиты IP20 Вес 180 гр. Габаритные размеры 12,5 x 128 x 106 мм  монтаж на терминальной плате кодирование контакты 1 и 2 обрезаны.  Для получения дополнительной информации см. описание системы.
